自作PC 起動テストの準備

デスクトップパソコン自作

起動テストの準備

起動テストを行うには、必要最低限のパーツのみで行います。

起動テストを行う最小限のパーツ

  • CPU
  • マザーボード
  • メモリ
  • グラフィックボード
  • 電源ユニット
  • ATX電源スイッチ
  • ブザー
  • モニター
  • キーボード
  • マウス

※自分が選んだCPUは、グラフィック機能を搭載してない製品にの為、別途購入しました。

まず、マザーボードが入っていた箱の上にマザーボードが入っていた袋をのせその上にマザーボードをのせます。


①CPUを取り付ける

CPUのソケットカバーを開けます

カバーの右側のレバーを矢印の方にスライドしてロックを解除しカバーを持ち上げてカバーを開けます。

自作pc 組み立て手順 起動テストの準備説明画像1枚目

CPUの切り欠きを確認しておきます。

自作pc 組み立て手順 起動テストの準備説明画像2枚目

切り欠きを確認したらCPUをそっとつまんでCPUソケットの突起とCPUの切り欠き部を合わせて乗せます。

自作pc 組み立て手順 起動テストの準備説明画像3枚目

CPUを設置したらレバー降ろします

自作pc 組み立て手順 起動テストの準備説明画像4枚目

レバー降ろしロックすると保護カバーが自動的にはずれます。

保護カバーは、マザーボードを修理に出したりする時必要となるので保管しておきましょう。


②メモリを取り付ける

デュアルチャンネルメモリ設定を最大限に有効にするには、同一(同じブランド、同じ速度、同じサイズ、同じチップタイプ)のDDR4 DIMMを1組取り付ける必要があります。

マザーボードのメモリスロットにメモリを取り付ける優先順序があります。

マニュアルを確認しマニュアルに従い取り付けて行きましょう。

参考までに自分が購入したマザーボードでは、

デュアルチャンネルメモリ設定

優先順位  DDR4_ A1 DDR4_A2  DDR4_B1  DDR4_B2
 1    実装済     実装済
 2   実装済     実装済
 3   実装済   実装済   実装済   実装済

それでは、マニュアル順に取り付けていきます。

まずは、マニュアルでメモリスロットの位置を確認しておきます。

自作pc 組み立て手順 起動テストの準備説明画像5枚目

一枚目をマザーボードのDDR4_A2 スロットに差し込みます

自作pc 組み立て手順 起動テストの準備説明画像6枚目

二枚目をマザーボードのDDR4_B2 スロットに差し込みます

自作pc 組み立て手順 起動テストの準備説明画像7枚目

差し込み方法
差し込むべきメモリスロットの、メモリを留めるロックを上から押して外しておく。
メモリの切り欠きとスロットの突起を合わせてメモリ上から差し込みます。
正しく差し込めば自動的にロックされます。

自作pc 組み立て手順 起動テストの準備説明画像8枚目

※ASRock H570 Phantom Gaming 4 マニュアルより引用


ATX電源スイッチ&ブザーの接続

ATX電源スイッチは、マザーボードのシステムパネルヘッダー(PANEL1)のパワースイッチの端子へ

自作pc 組み立て手順 起動テストの準備説明画像9枚目

ブザーは、マザーボードのスピーカーヘッダー(SPK_PLED1)のスピーカーの端子へ

自作pc 組み立て手順 起動テストの準備説明画像10枚目

マザーボードに電力を供給するケーブルの接続

電源ユニットの24ピン12V ATXケーブルをマザーボードATX電源コネクタ(ATXPWR1)に装着します。

自作pc 組み立て手順 起動テストの準備説明画像11枚目

電源ユニットの8ピン12V 補助電源ケーブルマザーボードATX 12V(ATX12V1)へ

自作pc 組み立て手順 起動テストの準備説明画像12枚目

⑤グラフィックボードの取り付け

今回、購入したCPUは、グラフィック機能を搭載してないのでグラフィックボードが必要。

マザーボードのPCIE1(PCle4.0×16スロット)スロットに装着します。

自作pc 組み立て手順 起動テストの準備説明画像13枚目

⑥モニタ・キーボド・マウスの接続

自作pc 組み立て手順 起動テストの準備説明画像14枚目

自作PC マザーボードの取り扱い要領

自作PC

マザーボードの取り扱い要領

この記事は、GIGABYTE マザーボードのユーザーズマニュアルより引用しました。

マザーボードの取付手順

マザーボードは、
静電放電(ESD)の結果、損傷する可能性のある精巧な電子回路やコンポーネントが数多く含まれています。
取り付ける前に、ユーザーズマニュアルを良くお読みになり、以下の手順に従ってください。

  1. 取り付ける前に、PCケースがマザーボードに適していることを確認してください。
  2. 取り付ける前に、マザーボードのS/N(シリアル番号)ステッカーまたはディーラーが提供する保障ステッカーを取り外したり、はがしたりしないでください。
    これらのステッカーは保証の確認に必要です。
  3. マザーボードまたはその他のハードウェアコンポーネントを取り付けたり取り外したりする前に、常にコンセントからコードを抜いて電源を切ってください。
  4. ハードウェアコンポーネントマザーボードの内部コネクターに接続しているとき、しっかりと安全に接続されていることを確認してください。
  5. マザーボードを取り扱う際には、金属リード線やコネクターには触れないでください。
  6. マザーボード、CPUまたはメモリなどの電子コンポーネントを扱うとき、静電放電(ESD)リストストラップを着用することをお勧めします。
    ESDリストストラップをお持ちでない場合、手を乾いた状態にに保ち、まず金属に触れて静電気を取り除いてください。
  7. マザーボードを取り付ける前に、ハードウェアコンポーネントを静電防止パッドの上に置くか、静電遮断コンテナの中に入れてください。
  8. マザーボードから電源装置のケーブルを抜く前に、電源装置がオフになっていることを確認してください。
  9. パワーをオンにする前に、電源装置の電圧が地域の電源基準に従っていることを確認してください。
  10. 製品を使用する前に、ハードウェアコンポーネントのすべてのケーブルと電源コネクターが接続されていることを確認してください。
  11. マザーボードの損傷を防ぐために、ネジがマザーボードの回路やそのコンポーネントに触れないようにしてください。
  12. マザーボードの上またはコンピューターのケース内部に、ネジや金属コンポーネントが残っていないことを確認してください。
  13. コンピューターシステムは、平らでない面の上に置かないでください。
  14. コンピューターシステムを高温環境で設置しないでください。
  15. 取付中にコンピューターののパワーをオンにすると、システムコンポーネントが損傷するだけでなく、ケガにつながる恐れがあります。

私は、静電防止パッドの代わりにマザーボードが入っていた袋を代用しています。

自作PC ストレージ(SSD・HDD)と光学ドライブの取り付け方

ストレージ(SSD・HDD)と光学ドライブの取り付け方

SSDの取り付け方

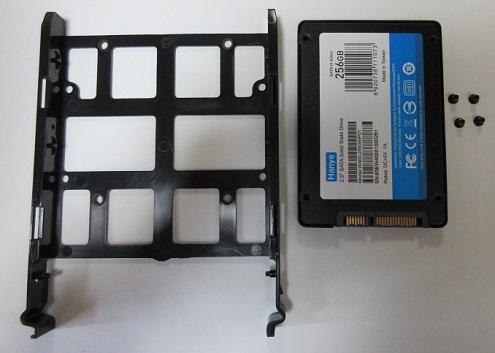

①2.5インチベイからドライブトレイを引き出しドライブトレイにSSDを皿小ネジで止めます。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像1枚目

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像2枚目

※自分の購入したSSDには、この皿小ネジが付属してなく旧PCから流用しました。
たかが、こんなネジでもなければ作業が一時ストップしてしまいます。

②SSDを取り付けたドライブトレイを元の位置へ押し込みます。

HDDの取り付け方

①2.5インチベイからドライブトレイを引き出しドライブトレイにHDDの横の穴とドライブトレイの突起を合わせて挟み込みます。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像3枚目

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像4枚目

②HDDを取り付けたドライブトレイを元の位置へ押し込みます。

光学ドライブの取り付け方

光学ドライブは3.5インチベイに取り付けるためフロントパネルのドライブベイカバーを取り外します。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像5枚目

②ベイカバーを取り外した3.5インチベイに光学ドライブを正面から押し込みます。そうするとカチッと音がして固定されます。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像6枚目

※自分は念の為、右側面の4か所でネジ止めをしました。

SSDに配線する

SSDSATA電源コネクタに電源ユニットのSATA電源ケーブルを接続
SATAケーブルをSSDSATAコネクタ接続し片方をマザーボードSATAポート(SATA_0)に差し込みます。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像8枚目

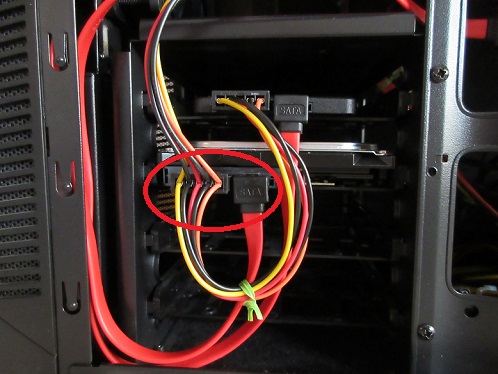

HDDに配線する

①HDDのSATA電源コネクタに電源ユニットのSATA電源ケーブルを接続
SATAケーブルをHDDのSATAコネクタ接続し片方をマザーボードSATAポート(SATA_1)に差し込みます。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像9枚目

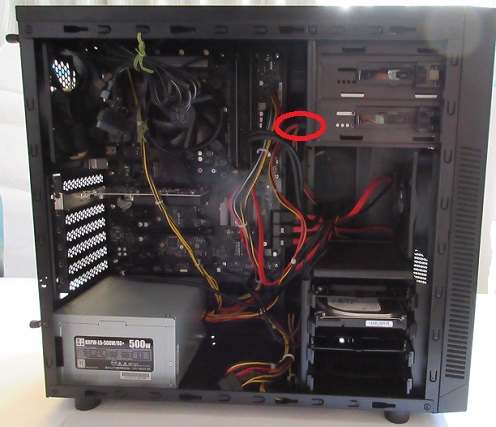

光学ドライブに配線する

光学ドライブSATA電源コネクタに電源ユニットのSATA電源ケーブルを接続
SATAケーブルを光学ドライブSATAコネクタ接続し片方をマザーボードSATAポート(SATA_2)に差し込みます。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像10枚目

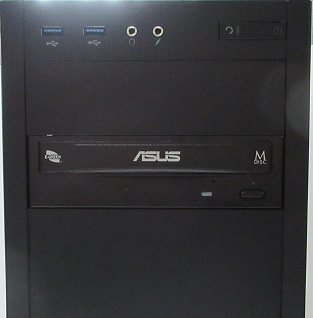

 メモ
光学ドライブは、通常3.5インチベイの一番上の段に取り付けますが
光学ドライブに配線するSATA電源ケーブルが届かない場合がありますので予め確認しておきましょう。

今回、自分の場合がSATA電源ケーブルが届かず2段目に組みなおしました。

自作pcを自作する時のストレージ(SSD・HDD)と光学ドライブの取り付け方 説明画像7枚目

自作PC CPUクーラーの取り付け方

CPUクーラーの取り付け方

マザーボードをPCケースに取り付ける前にCPUクーラーの取り付けをすましておきます。
作業は、マザーボードが入っていた箱の上にマザーボードが入っていた袋のせその上にマザーボードをのせて行います

自作pcを自作する時のCPUクーラーの取り付け方の取り付け方 説明画像1枚目

本来は、CPUの中央に放熱グリス(小豆粒程度)をチュブより絞り出して乗せるのですが
今回、自分が選んだCPUにはCPUクーラーが付属しており放熱グリスが予め施されていました。

自作pcを自作する時のCPUクーラーの取り付け方の取り付け方 説明画像2枚目

マザーボードのCPUクーラー取り付け穴を確認

自作pcを自作する時のCPUクーラーの取り付け方の取り付け方 説明画像3枚目

②CPUクーラーのプッシュピンの頭の矢印が4か所とも外側になっているか確認。

自作pcを自作する時のCPUクーラーの取り付け方の取り付け方 説明画像4枚目

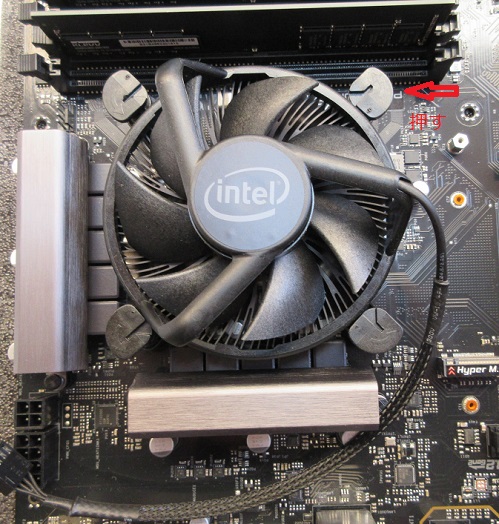

③先ほど確認したマザーボードのCPU取り付け穴にCPUクーラーのピンを入れ上から押します。

自作pcを自作する時のCPUクーラーの取り付け方の取り付け方 説明画像5枚目

マザーボードの裏側からみてピンの先が穴に確実に入っているか確認をしておきましょう。

自作pcを自作する時のCPUクーラーの取り付け方の取り付け方 説明画像6枚目

⑤CPUクーラーから伸びているケーブルをマザーボードのCPUファンコネクタ(CPU_FA1)に接続する。

自作pcを自作する時のCPUクーラーの取り付け方の取り付け方 説明画像7枚目

自作PC メモリの取り付け方

メモリの取り付け方

デュアルチャンネルメモリ設定を最大限に有効にするには、同一(同じブランド、同じ速度、同じサイズ、同じチップタイプ)のDDR4 DIMMを1組取り付ける必要があります。
マザーボードのメモリスロットにメモリを取り付ける優先順序があります。
マニュアルを確認しマニュアルに従い取り付けて行きましょう。

参考までに自分が購入したマザーボードでは、
デュアルチャンネルメモリ設定

優先順位  DDR4_ A1 DDR4_A2  DDR4_B1  DDR4_B2
 1    実装済     実装済
 2   実装済     実装済
 3   実装済   実装済   実装済   実装済

それでは、マニュアル順に取り付けていきます。
まずは、マニュアルでメモリスロットの位置を確認しておきます。

自作pcを自作する時のメモリの取り付け方 説明画像1枚目

一枚目をマザーボードのDDR4_A2 スロットに差し込みます

自作pcを自作する時のメモリの取り付け方 説明画像2枚目

二枚目をマザーボードのDDR4_B2 スロットに差し込みます

自作pcを自作する時のメモリの取り付け方 説明画像3枚目

差し込み方法
差し込むべきメモリスロットの、メモリを留めるロックを上から押して外しておく。
メモリの切り欠きとスロットの突起を合わせてメモリ上から差し込みます。
正しく差し込めば自動的にロックされます。

自作pcを自作する時のメモリの取り付け方 説明画像4枚目

※ASRock H570 Phantom Gaming 4 マニュアルより引用

自作PC マザーボードの取り付け方

マザーボードの取り付け方

①予め、PCケースの背面の窓にバックパネルシールドをはめこんでおきます。

マザーボード付属のバックパネルシールドをPCケースの背面の窓にはめこみます。
後側から見てバックパネルシールドの爪が窓の外にでてるか確認

自作pcを自作する時のマザーボードの取り付け方 説明画像1枚目

マザーボードを入れてみてバックパネルシールドの穴と端子が合っているか確認。

自作pcをを自作する時のマザーボードの取り付け方 説明画像2枚目

②予め、マザーボードのネジ穴とPCケースのスペーサ位置の確認しておいてください。

自分の場合1か所スペーサ漏れがあり追加して取り付けました。

自作pcをを自作する時のマザーボードの取り付け方 説明画像3枚目

③PCケースの前面から出ているシステムパネルコネクタのケーブルをマザーボードのシステムパネルヘッダー(PANEL1)に接続します。

マニュアルを見て、POWER SW・POWER LED・RESET SW・HDD LED のケーブル端子を所定の位置に配線します。
※ケーブルには、極性があり▼印の方が+又は色の明るい方が+です。

自作pcをを自作する時のマザーボードの取り付け方 説明画像4枚目

※画像は、ASRock H570 Phantom Gaming 4 マニュアルより引用

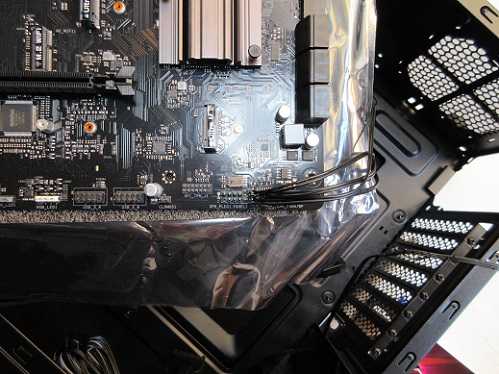

マザーボードを箱ごとPCケースを寝かせた上に乗せて作業します。
PCケースに入れてからこの配線作業は過去の経験により配線しずらいので自分はこの方法をとっています。

自作pcをを自作する時のマザーボードの取り付け方 説明画像5枚目

マザーボードをPCケースに取り付ける

先ほどの作業をしていた箱を外し、後ろ側が高くなるように斜めにしPCケースのバックパネルシールドにマザーボードのIOパネルを押し込むようにして入れます。

自作pcをを自作する時のマザーボードの取り付け方 説明画像1枚目

⑤PCケースにネジ止めします。

9か所のネジでPCケースにネジ止めします。
ネジは、いきなり締めずに9か所にネジを入れ4隅を対角線状に仮止めし残りのネジも仮止めが終わったら増し締めします。

自作PC CPUの取り付け方

CPUの取り付方

CPUのソケットカバーを開けます
カバーの右側のレバーを矢印の方にスライドしてロックを解除しカバーを持ち上げてカバーを開けます。

自作PCを自作する時のCPUの取り付け方 説明画像1枚目

CPUの切り欠きを確認しておきます。

自作PCを自作する時のCPUの取り付け方 説明画像2枚目

切り欠きを確認したらCPUをそっとつまんでCPUソケットの突起とCPUの切り欠き部を合わせて乗せます。

自作PCを自作する時のCPUの取り付け方 説明画像3枚目

CPUを設置したらレバー降ろします

自作PCを自作する時のCPUの取り付け方 説明画像4枚目

レバー降ろしロックすると保護カバーが自動的にはずれます。
保護カバーは、マザーボードを修理に出したりする時必要となるので保管しておきましょう。
